Die Technik

Im Rahmen der 3D-Seismik werden verschiedene technische Einrichtungen eingesetzt. Vom Vibrationsfahrzeug bis zum Geophon stellen wir Ihnen an dieser Stelle die wichtigsten Techniken im Detail vor.

Die Vibrationsfahrzeuge

Die seismischen Wellen werden in den überwiegenden Fällen mit Hilfe von Vibrationsfahrzeugen erzeugt. Auf rund 85 Prozent des Messnetzes sollen diese zum Einsatz kommen, was rund 34.000 Anregungspunkten entspricht. Die Vibrationsfahrzeuge verfügen über eine absenkbare rund 2,5 Quadratmeter große Bodenplatte. Die Absenkung erfolgt an jedem Anregungspunkt. Anschließend wird ein sechzig Sekunden langes Vibrationssignal ausgesendet. Dabei kommen Kräfte von rund 20 Tonnen zum Einsatz. In der Nähe von erschütterungsempfindlichen Bauten (z. B. denkmalgeschützten Gebäuden) wird die Kraft reduziert. Gleichzeitig können bis zu vier Vibrationsfahrzeuge an unterschiedlichen Stellen des Messnetzes eingesetzt werden.

Ausschließlich den Vibrationsfahrzeugen ist es gestattet, Straßen und Wege zu verlassen. Auf unbefestigten Wegen gilt für alle Fahrzeuge des Messtrupps eine Höchstgeschwindigkeit von maximal 25 Kilometern pro Stunde. Die Vibrationsfahrzeuge werden mit Niederdruckreifen ausgestattet, um Schäden an land- und forstwirtschaftlich genutzten Flächen so gering wie möglich zu halten. Die Reifenbreite beträgt mindestens 71 Zentimeter. Schließlich gilt es auch Lärmbelästigungen durch die Fahrzeuge zu vermeiden. In einem Abstand von zehn Metern darf der Lärmpegel daher maximal 87 Dezibel erreichen. Vergleichbare Lautstärken werden zum Beispiel durch Rasenmäher oder Föne erreicht.

Der Einsatz von Sprengmitteln

In Gebieten, die mit den Vibrationsfahrzeugen nicht befahren werden können, werden die seismischen Wellen mit Hilfe von kleinen Sprengungen erzeugt. Nach den Planungen sollen Sprengungen an rund 15 Prozent der zu untersuchenden Fläche, insbesondere in den Waldgebieten, zum Einsatz kommen. Dies entspricht rund 6.000 Sprengungen. Die Sprengungen werden in extra gesetzten Bohrlöchern erzeugt. Diese werden in einem Trockenbohrverfahren erstellt, temporär verrohrt, wenige Tage vor der geplanten Anregung mit Sprengstoff beladen, gesichert und mit Bentonit verschlossen. Die Bohrlöcher sind in der Regel sechs bis fünfzehn Meter tief und beinhalten maximal 1 Kilogramm Sprengstoff. Sollten Bohrungen in der gewünschten Tiefe aus geologischen Gründen nicht möglich sein, können auch zwei flachere Bohrlöcher erstellt werden. Doch auch diese müssen mindestens zwei Meter tief in die Erde reichen, wobei die Menge des Sprengstoffs für die seismische Anregung reduziert wird.

Beschleunigtes Fallgewicht

Eine dritte Möglichkeit zur Erzeugung seismischer Wellen stellen beschleunigte Fallgewichte dar. Diese kommen nicht im Rahmen der eigentlichen 3D-Seismik zum Einsatz, sondern nur bei den sogenannten Nahlinien. Diese refraktionsseismischen Messungen auf kurzen Profilen sollen detaillierte Informationen über Wellenausbreitungsgeschwindigkeiten und Tiefen der oberflächennahen Schichten liefern. Es ist die Messung von vier Nahlinien mit mindestens jeweils drei Anregungspunkten pro Quadratkilometer vorgesehen.

Die Empfangsstationen

Um die reflektierten seismischen Wellen aufzufangen, werden Geophone eingesetzt. Diese kommen an rund 46.000 Empfangspunkten des Messnetzes zum Einsatz. Es werden Geophone mit einer Eigenfrequenz von 5 Hertz zum Einsatz kommen. Die Abtastrate bei der Digitalisierung der registrierten seismischen Daten beträgt eine Millisekunde. Frühere Planungen gingen davon aus, dass die Datenübertragung von den Geophonen zu einem zentral im Messgebiet positionierten Messwagen mit Hilfe von Kabeln erfolgen sollte. Durch den technischen Fortschritt ist es heute jedoch möglich, gänzlich auf die Kabel zur Datenübertagung zu verzichten. Die registrierten seismischen Daten werden in der Empfangsstation gespeichert und zu einem späteren Zeitpunkt ausgelesen. Die Datenübertragung erfolgt mittels WLAN- oder Bluetooth-Schnittstelle. Jede Empfangsstation besteht aus einem Geophon, einem Analog-Digital-Wandler, einer Speichereinheit, einem Akku, einem GPS-Empfänger und einer kabellosen Schnittstelle zur Übertragung von Daten. Um den reibungslosen Betrieb der Geophone zu gewährleisten werden alle Stationen innerhalb von drei Tagen mindestens einmal auf ihre Funktionsfähigkeit und die Einhaltung der technischen Spezifikationen geprüft. Diese Prüfung erfolgt ebenfalls kabellos über eine WLAN oder eine Bluetooth-Schnittstelle. Zum Auslesen dieser Kontrolldaten kann bei Bedarf eine Drohne eingesetzt werden.

Neben den Geophonen an der Tagesoberfläche werden im Rahmen von gesonderten VSP-Messungen (VSP, vertikales seismisches Profil) in vier bereits bestehenden Bohrlöchern Geophone eingelassen. Über die gesamte Länge einer zuvor festgelegten Messstrecke in der Bohrung sollen die Geophone im Abstand von jeweils zehn Metern die an der Tagesoberfläche angeregten seismischen Wellen auffangen. Die Messungen sollen helfen, das Geschwindigkeitsmodell - also die Informationen darüber, in welchen Schichten sich die seismischen Wellen mit welcher Geschwindigkeit ausbreiten - im Bereich des Deckgebirges zu verbessern, um so die geologische Interpretation zu präzisieren.

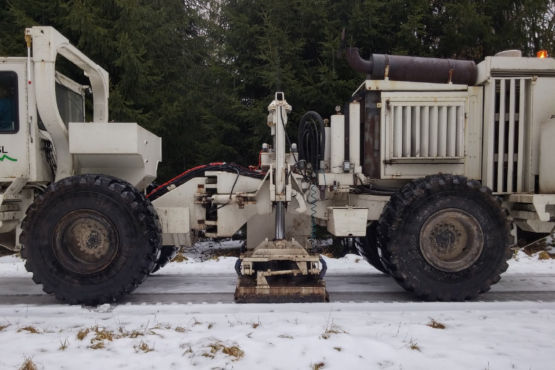

Mit solchen Vibrationsfahrzeugen werden an rund 34.000 Anregungspunkten die seismischen Wellen in den Boden gesandt.
